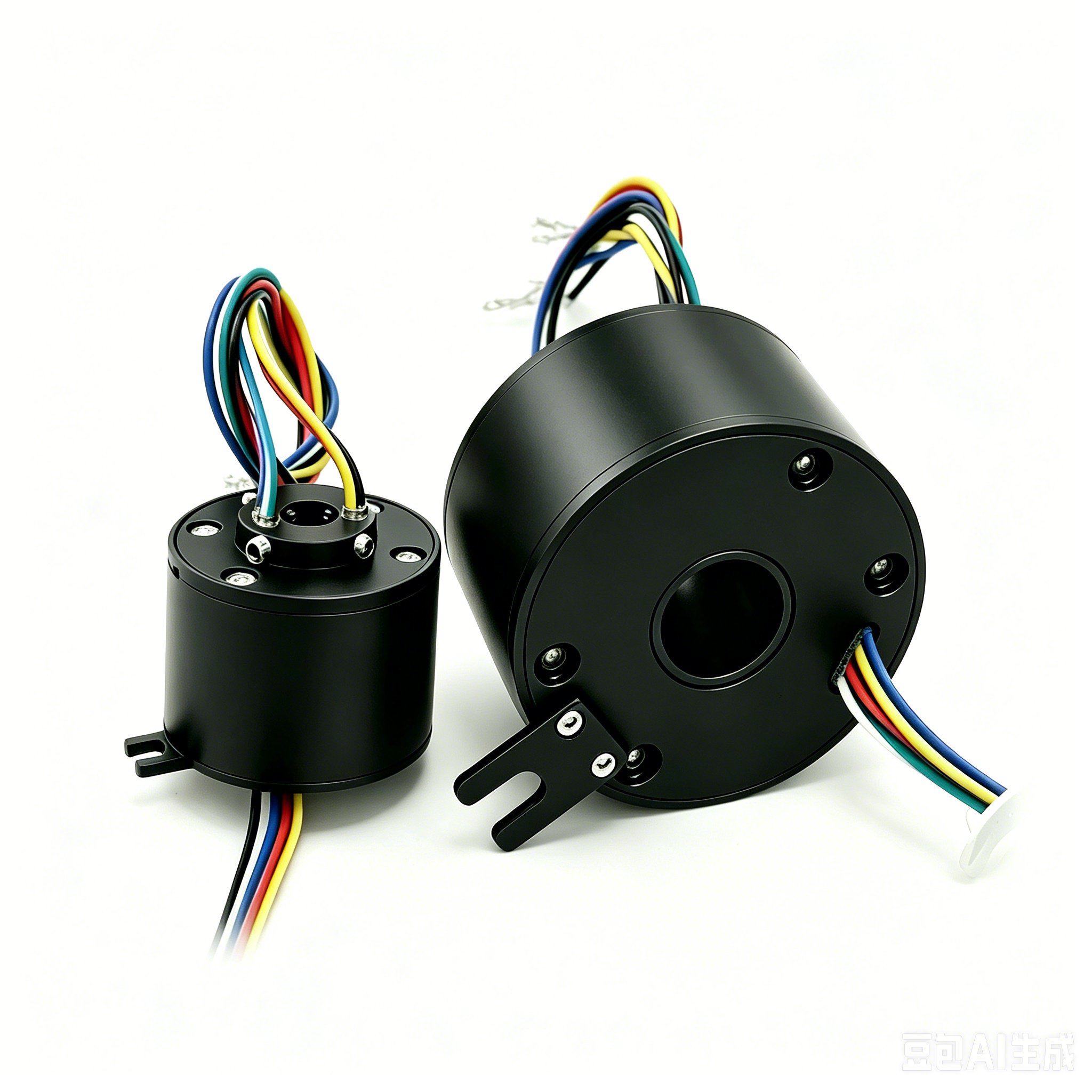

JNR-B1256
孔径12.7mm，外径为56mm。
适用于<=25.4mm的标准系列整体式精密导电滑环。
外壳材质可以是铝合金或不锈钢材质，是一个整体式结构的精密导电滑环。B1256系列滑环可以稳定传输10A电流（倍率*10A）或2A信号.
适用于<=25.4mm的标准系列整体式精密导电滑环。
外壳材质可以是铝合金或不锈钢材质，是一个整体式结构的精密导电滑环。B1256系列滑环可以稳定传输10A电流（倍率*10A）或2A信号.
|
产品核心优势 KEY ADVANTAGES
|
|||
|
◎
过孔式整体结构
孔径12.7mm，外径56mm，整体式精密结构，铝合金或不锈钢外壳可选。
|
✦
贵金属簇刷多点接触
极低摩擦力下保证接触可靠，镀金环+合金刷，低噪音低磨损超长寿命。
|
⚡
信号功率混合传输
支持2A/5A/10A/15A多档电流，精密信号与大电流高电压同环传输。
|
▣
标准化有库存
标准化模块化设计，现货库存供应，可基于标准型号定制电路数和电流电压。
|
|
产品技术参数 TECHNICAL SPECIFICATIONS
|
||
|
机械参数
额定转速 0~300RPM（或更高）
接触材料 银-银 / 金-金
内孔直径 12.7mm
外壳外径 56mm
壳体材料 铝合金（阳极氧化）
转动扭矩 0.1N·m；+0.03N·m/6路
|
电气参数
额定电流 2A/5A/10A/15A（支持更高）
额定电压 0~380VAC/VDC
电气噪音 <0.01Ω
绝缘强度 500VAC@50Hz，60s
导线规格 AWG22 镀锡铁氟龙
导线长度 标准300mm（可调）
|
环境参数
工作温度 -20℃ ~ +80℃
工作湿度 0~85% RH
防护等级 IP51（可选更高）
结构形式 整体式过孔结构
定制能力 电路数/电流/电压可定制
|
|

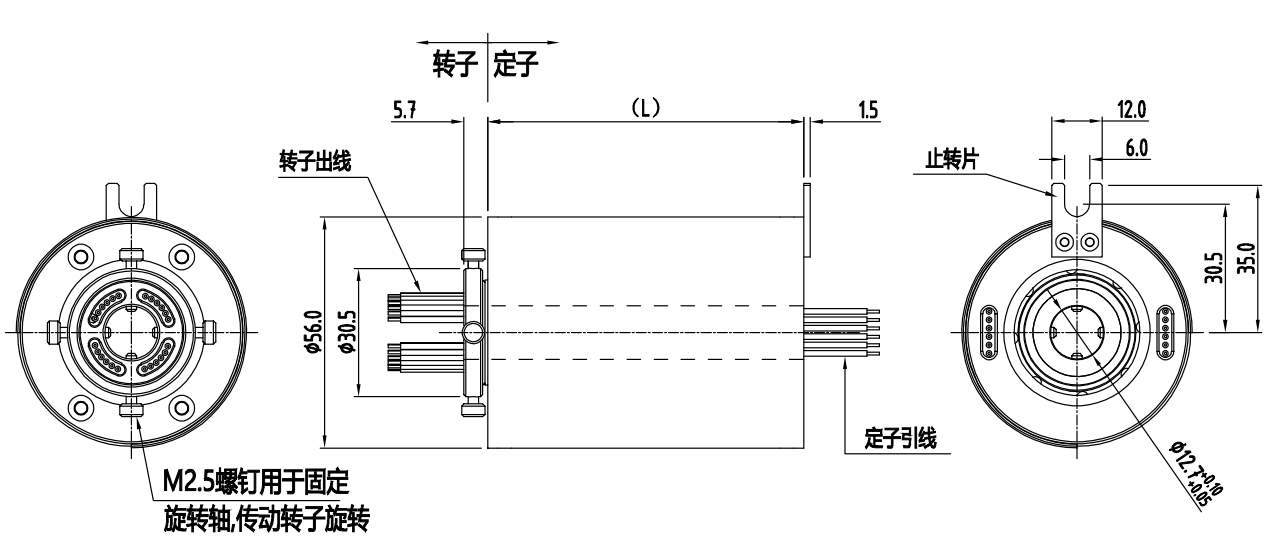

产品外形图纸 DIMENSION DRAWING
|
 |
|
导线颜色代码 WIRING COLOR CODE
|
||||||||||||||
|
6 种颜色为一组，用数字代码表示通路：
|
|
应用场景与定制服务 CUSTOMIZATION
|
||
|
典型应用
绕线机激光扫描仪管内摄影机展览/显示设备售餐机CCD视觉检测智能视觉系统自动化组装机旋转LED灯贴标机实验设备生物检测仪器
可选择定制项
电压 / 电流 额定转速 操作温度 电路数 外壳材料与颜色 孔径 / 外形尺寸 专用导线 导线出口位置 导线长度 IP 等级 连接器类型 屏蔽处理
支持伺服电机功率、编码器信号、DeviceNet、Profinet、CanBus、Profibus 等工业总线传输；可选 IP65/IP68 防护、高温250℃、指定连接器、屏蔽电缆等定制方案。详情请联系技术团队。
|
