B38100 过孔式导电滑环

孔径:38.1mm   外径:100mm
适用于<=38.1mm的标准系列整体式精密导电滑环。
用于传输精密信号、微弱电流、大电流、高电压;360°的连续旋转下,持续传输电力和信号; 应用先进的纤维刷技术,免费维修或润滑; 在每一个电路上有多接触点,低接触压力,低噪音,低接触磨损;极其长的工作寿命; 标准化 & 模块化设计;还提供定制的解决方案;
PDF文档

产品特点:

· 采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠。

· 标准化产品,有库存 · 镀金环+合金刷(镀金)

· 支持信号,功率混合传输

· 可基于标准型号定制电路数和电流电压 *注意:如需<38.1mm的内孔,可通过加内衬轴套解决。



典型应用:

主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于绕线机、激光扫描仪、管内摄影机、展览/显示设备、售餐机滑环、ccd视觉检测设备、 智能视觉系统、自动化组装机、旋转LED灯、贴标机、实验设备、生物检测仪器等任意需要360°旋转导电或传输各种控制信号的装置。



产品技术参数:

额定转速

0~300RPM(或更高)

额定电流

2A/5A/10A/15A (支持更高电流)

接触材料

银-银或金-金

额定电压

0~240VAC/VDC

壳体材料

铝合金(阳极氧化)

电气噪音

<0.01Ω

工作温度

-30℃~80℃

绝缘强度

500VAC@50Hz,60s

工作湿度

0~85% RH

绝缘电阻

标准长度300mm

转动扭矩

0.1N.m;+0.03N.m/6路

导线规格

AWG17镀锡铁氟龙

防护等级

IP51

导线长度

标准长度300mm(可调长度)

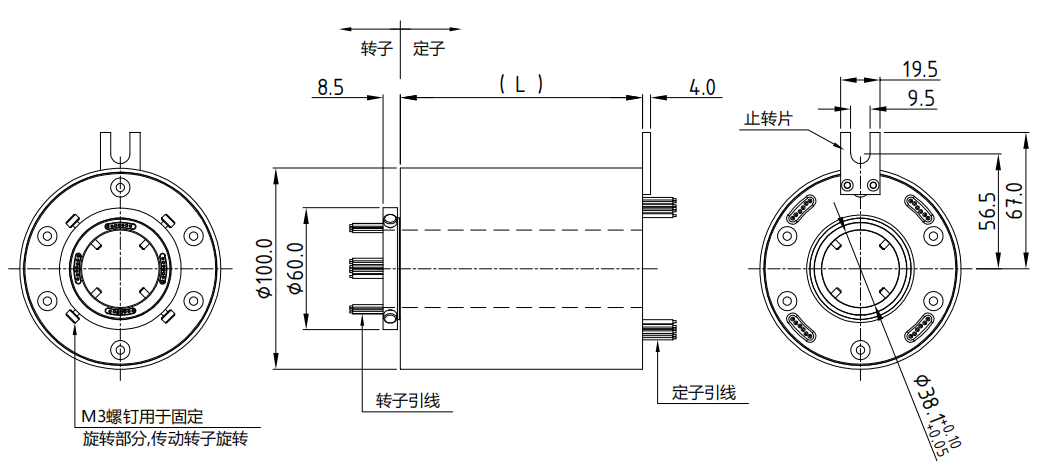

产品外形图纸:

产品选型表:

型号

通路数

电源10A 信号(2A~5A)

B38100-06P

6

0

B38100-06P06S

6

6

B38100-12P

12

0

B38100-12P12S

12

12

B38100-18P

18

0

B38100-24P

24

0

B38100-06P

12

12

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。

如果用于伺服电机功率、编码器信号和设备网,profinet,canbus,profibus……等等,
如果用于IP65或IP68,高温250度,指定连接器、屏蔽电缆……
详情请联系我们的技术团队 :jndnlink@163.com 13823183814(微信同号)



颜色代码排序:

6种颜色为一组,用数字代码表示管道

通路数 1 2 3 4 5 6
导线颜色 黑色 红色 黄色 绿色 橙色 白色
通路数 1 2 3 4 5 6
导线颜色 黑色 红色 黄色 绿色 橙色 白色

如果您在网站上没有找到您所想要的,请您告诉我们;我们可能已经设计或可以修改设计来满足您的需求。 在许多情况下,目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。 如果您在目录中没有找到您想要的,请您告诉我们,我们目录中只包含了我们滑环的小部分产品!



可选择项:

电压/电流、 额定转速、 操作温度、 电路数、 外壳材料和颜色、 外形尺寸、 专用的导线、 导线出口位置、 导线长度、 IP等级。。。
