JNR-SD7-12S-50
拥有高清滑环设计及制造技术，在360°持续旋转下，传输1080P，HD-SDI视频和电流以及信号；完全满足360度无限制旋转的高清图像实时传输；更小的噪音，长寿命；低扭矩，转动平稳；电气噪音<0.01Ω，支持DC~3GHz高速率数据。具有稳定传输高清视频信号无延迟、不丢帧、无衰减等优点。
支持DC~3GHz，可以稳定传输1080P高清视频信号；
实心无孔，法兰安装;
可混合传输1~48路功率电流或信号；
可混合其它开关信号和功率线.如Profibus,Profinet...
采用军工表面处理工艺，超硬金镀层处理，保证极低电阻波动和超长寿命；
典型应用：安防监控（高清摄像机）、微波天线、wifi天线等。

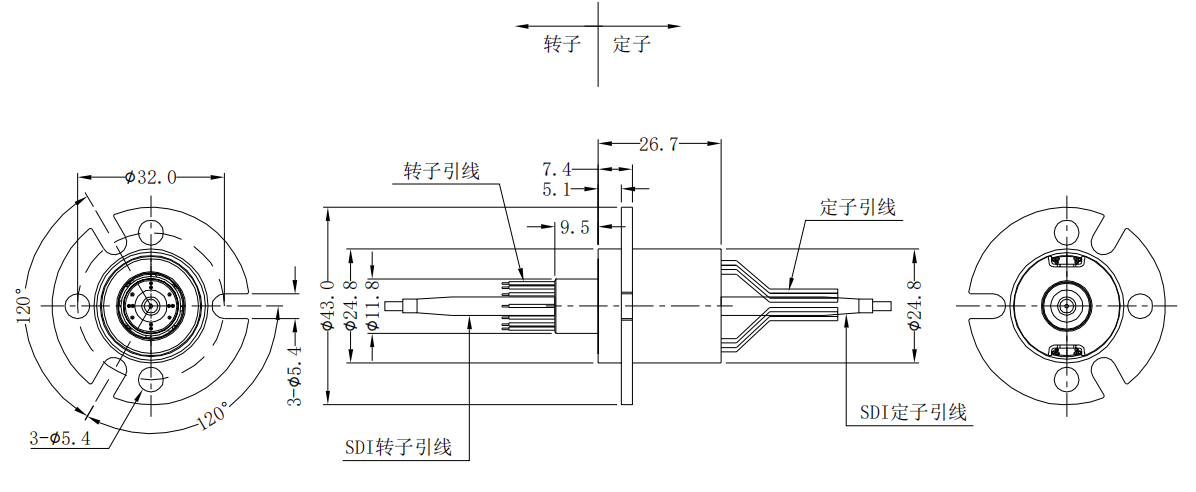

产品图纸：
滑环技术规格参数
|
额定转速 |
0~300RPM（或更高） |
额定电流 |
2A/5A/10A/15A (支持更高电流) |
|
接触材料 |
银-银或金-金 |
额定电压 |
0~240VAC/VDC |
|
壳体材料 |
铝合金（阳极氧化） |
电气噪音 |
<0.01Ω |
|
工作温度 |
-30℃~80℃ |
绝缘强度 |
500VAC@50Hz，60s |
|
工作湿度 |
0~85% RH |
绝缘电阻 |
标准长度300mm（可按需） |
|
转动扭矩 |
0.1N.m；+0.03N.m/6路 |
导线规格 |
AWG28#镀锡铁氟龙 |
|
防护等级 |
IP51(可选更高防护等级) |
导线长度 |
标准长度300mm（可调长度） |
1.频率：DC-2.3GHz；
2.插入损耗：0.65dB/1GHz Max；
3.插入损耗起伏：+/-0.05dB；
4.回波损耗：-18dB/1GHz Max；
5.输入输出： RG-316/U；
6.最大转速：0-100 RPM；
7.电压驻波比：VSWR≤1.3
8.电压驻波比起伏：+/-0.05；
9.预计寿命：200 million revolutions；
10.工作温度：-40℃ to +80℃；
11.储存温度：-45℃ to +85℃；
12.接头类型：BNC/F；
13.阻抗：50ohms；
14.额定电流：DC 1A Max；
导线颜色表
6种颜色为一组，用数字代码表示管道。
| 通路数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 导线颜色 | 黑色 | 红色 | 黄色 | 绿色 | 橙色 | 白色 |
| 通路数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 导线颜色 | 黑色 | 红色 | 黄色 | 绿色 | 橙色 | 白色 |
如果您在网站上没有找到您所想要的，请您告诉我们；我们可能已经设计或可以修改设计来满足您的需求。 在许多情况下，目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。
可选择项：
电压/电流、 额定转速、 操作温度、 电路数、 外壳材料和颜色、 外形尺寸、 专用的导线、 导线出口位置、 导线长度、 IP等级。
