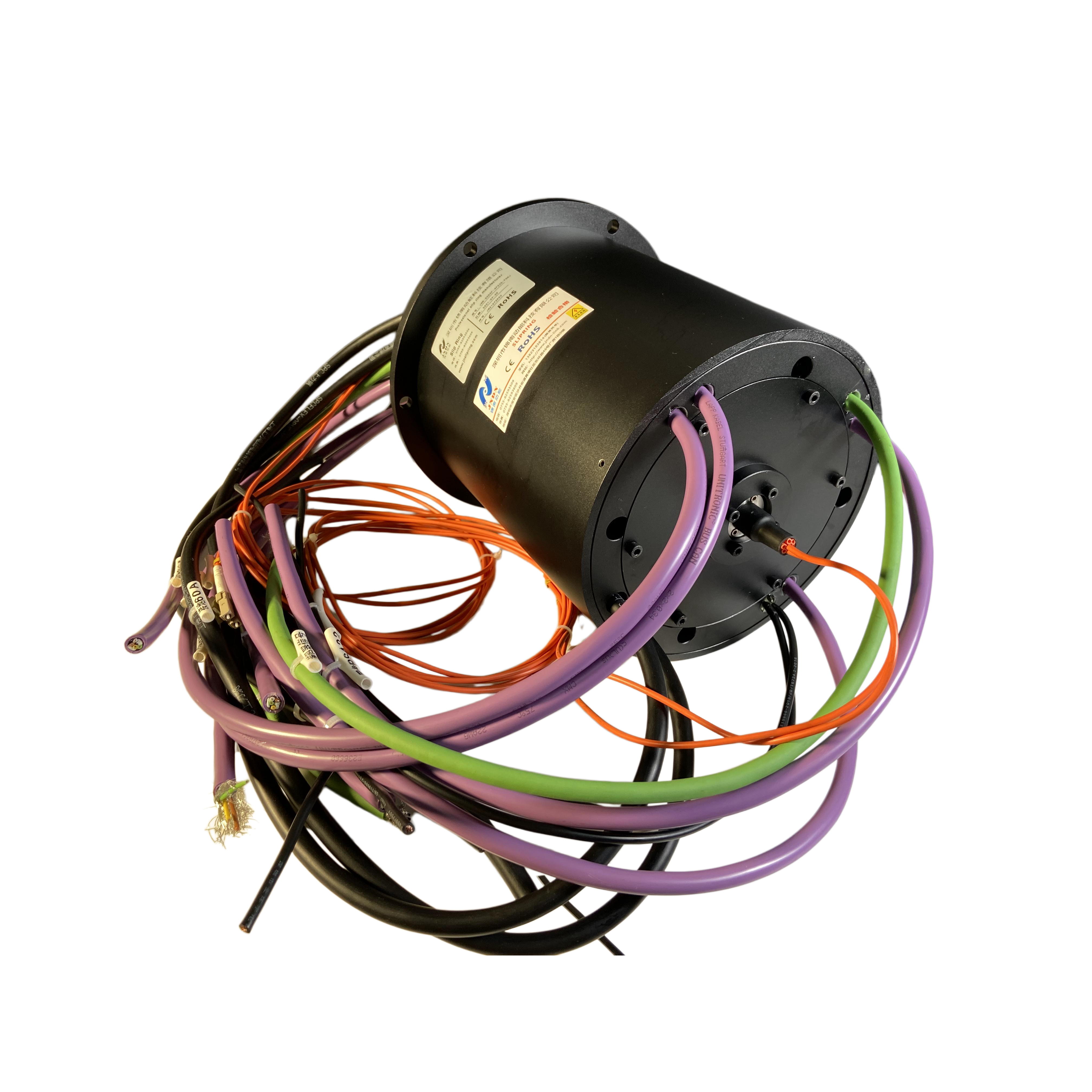

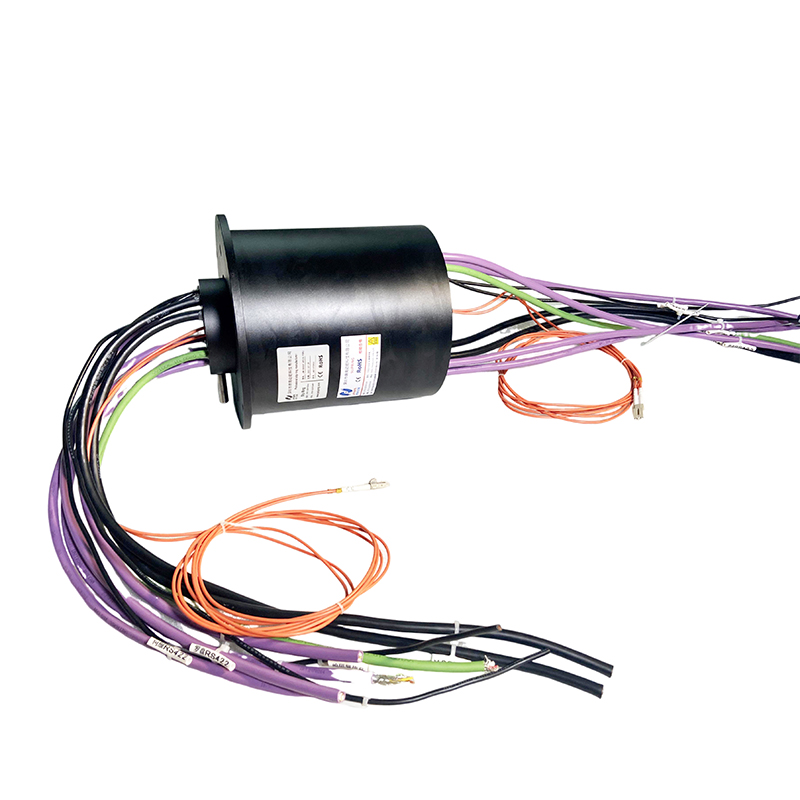

JNR-B050F-4P23S-FORJ
采用光纤作为数据传输媒体，可用于高清视频传输系统、微波通讯、医疗器械、传感器信号测量、雷达和视频监控系统等任意需要360度旋转导电并传输光纤信号的装置。
可传输单路或多路光纤信号 ，多路旋转;
光纤接头可选 FC、SC、ST、SMA或LC (PC an d APC)等
可混合传输动力电源,控制信号 ,仪表及计算机自动控制所需的微电量信号 ;
可与传统的电滑环配合使用，作成光电混合汇流环，传送功率和高速数据;
无接触,无摩擦，寿命长，可达1亿转（单芯2-3亿转以上）;
安全可靠，无泄密，无电磁干扰，可以远距离传输；
| 光纤类型 | 工作波长 | 尾纤 |
|
9/125（单模） 50/125（多模） 62.5/125（多模） |
850 1310 1550 |
1：长度：1.2m、S（客户指定） 2：封装：Φ0.9mm、Φ2mm、Φ3mm、K=铠装 3：接头形式：FC、ST、SC、LC、N=无接头 4：端面形式：PC（平面）、APC（斜面） 5：转子和定子尾纤不同时追加定子尾纤规定 |

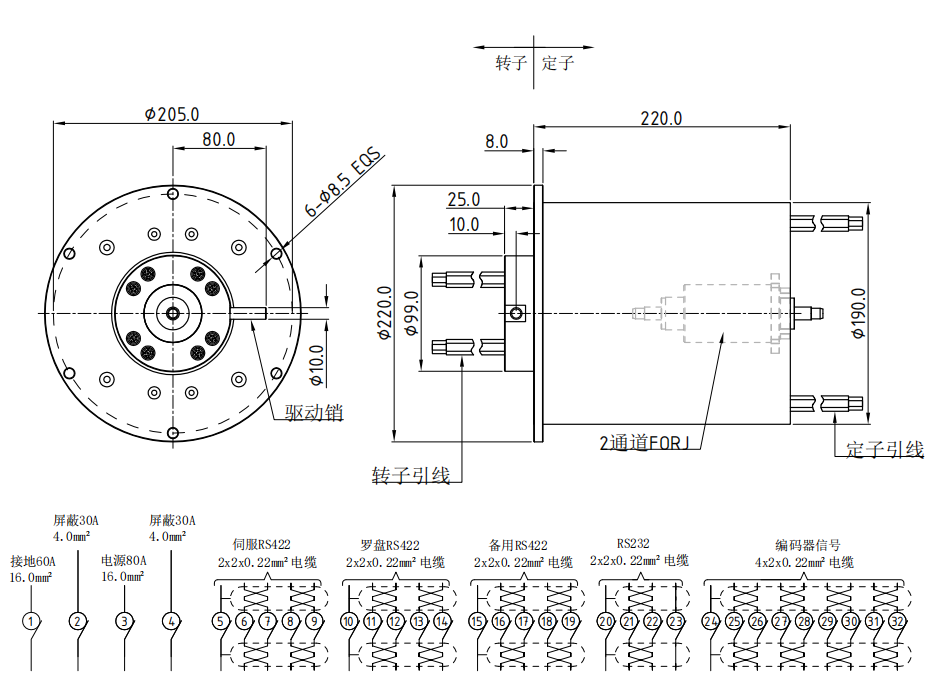

产品图纸
电滑环技术规格参数
|
额定转速 |
0~300RPM |
额定电流 |
电 源 模 块：1路80A/路， 1路 地60A/路，2路 屏 蔽30A/路
信 号 模 块：4路 伺 服RS422， 3路RS232，4路 罗 盘RS422， 8路 编 码 器 信 号，4路 备 用 |
|
接触材料 |
银-银或金-金 |
额定电压 |
0~240VAC/VDC |
|
壳体材料 |
铝合金（阳极氧化） |
电气噪音 |
<0.01Ω |
|
工作温度 |
-30℃~80℃ |
绝缘强度 |
500VAC@50Hz，60s |
|
工作湿度 |
0~85% RH |
绝缘电阻 |
1000MΩ@500VDC
|
|
转动扭矩 |
0.1N.m；+0.03N.m/6路 |
导线规格 |
参考线路图 |
|
防护等级 |
IP51(可选更高防护等级) |
导线长度 |
标准长度300mm（可调长度） |
光纤滑环规格参数
|
项目 |
单位 |
参数 |
|
光纤类型 |
- |
多模模（50/125μm或62.5/125μm） |
|
工作波长 |
nm |
850/1300 |
|
插入损耗 |
dB |
≤3.0(典型值＜2.0) |
|
转动变化 |
dB |
≤±1（典型值≤±0.5） |
| 回波损耗 | dB | ＞35 |
| 最大光功率 | dBm | 23 |
| 工作温度 | ℃ | -40～+80 |
| 储存温度 | ℃ | -45～+85 |
| 最大转速 | rpm | 500 |
| 工作寿命 | r | ≥5000万（300rpm） |
| 连接器抗拉力 | n | ≥75 |
| 外壳材料 | - | 不锈钢（表面可钝化） |
| 链接接头类型 | - | 默认FC/PC |
| 封装形式 | - | 两端尾纤，默认φ3.0mm,长2.0M |
| 振动标准 | - | MIL-STD-167-1A |
| 机械冲击 | - | MIL-STD-810G |
| 防护等级 | - | IP68 |
导线颜色表
6种颜色为一组，用数字代码表示管道。
| 通路数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 导线颜色 | 黑色 | 红色 | 黄色 | 绿色 | 橙色 | 白色 |
| 通路数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 导线颜色 | 黑色 | 红色 | 黄色 | 绿色 | 橙色 | 白色 |
如果您在网站上没有找到您所想要的，请您告诉我们；我们可能已经设计或可以修改设计来满足您的需求。 在许多情况下，目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。 如果您在目录中没有找到您想要的，请您告诉我们，我们目录中只包含了我们滑环的小部分产品！
可选择项：
电压/电流、 额定转速、 操作温度、 电路数、 外壳材料和颜色、 外形尺寸、 专用的导线、 导线出口位置、 导线长度、 IP等级。。。
