JNR-C6-IP65

外径22mm  6线5A  防护等级IP65。
360度旋转微型帽式滑环，外径22毫米，6通路。适用于电子云台稳定器、小型无人机等小型消费电子产品，该系列滑环的核心工艺采用金-金接触点，保证了稳定性和使用寿命，该系列帽型导电环采用90度角V行槽设计，让接触面更多，让旋转更顺畅，力矩更低和动态电阻更低的特点。



为了成功传输数字数据信号，必须满足各种条件。请咨询我们



  • C系列电滑环是一种旋转组件，用于将电源、控制电路或数据（模拟/数字）从固定入口传输到旋转出口。
  • C系列滑环包括柔性、颜色编码的引线，适用于传输模拟和数字信号。
  • C 系列采用高性能金对金触点，具有低电噪声，并支持高达 50 兆比特/秒的数据速度。
  • 标准型号提供6 至 56个电路。


C 系列滑环具有适用于轻度灰尘和飞溅环境的密封件。可选的 IP65 防护外壳可提供终极防水、防尘和防损坏保护。

需要流体和电气组合解决方案吗？我们提供完整的流体旋转接头和电动滑环集成包。



产品技术参数

产品型号 通路数 电流 电压 最大运行速度 最大数据速度 接触材料 防护等级
JNR-C6-IP65 6路 2A 220V 250RPM 低于 50 Mbps 金-金 IP65





典型应用：

主要应用于360度连续旋转且需要保证信号不能中断的场合，多应用于电子云台稳定器、小型无人机，智能家居, 安防监控，摄影摄像，机器人，测试仪器，转台以及自动化设备上，CCTV, 高速球，云台，测量仪器仪表等行业，通常也叫做高速球专用滑环， 云台滑环， 价格便宜， 路数配置灵活，另外应用于高速离心机滑环 高速变位机滑环，高速转台滑环，管内摄影机，安检专用设备滑环，加热管旋转导电滑环，焊接设备滑环，旋转门滑环，机械手臂导电滑环，展览/显示设备，海运设施，圆形针织机，电阻切割机等等。

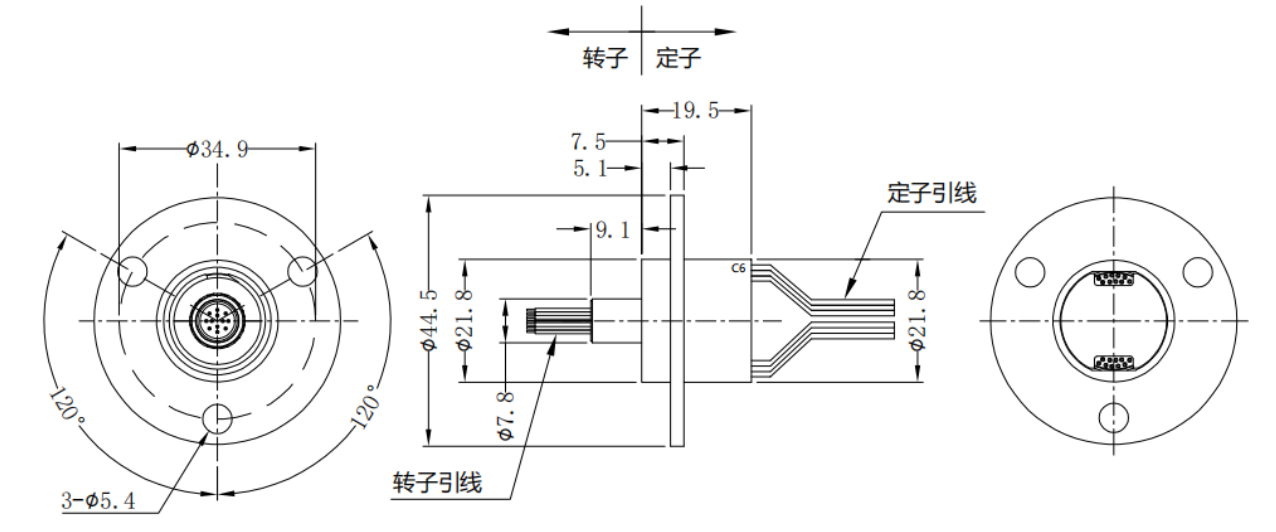

产品外形图纸：

如需结构图纸（平面图或者3D-STP文档），请您联系锦南客服索要。





导线颜色：

12种颜色为一组，用数字代码表示管道。

通路数 1 2 3 4 5 6
导线颜色 黑色 红色 绿色 橙色 蓝色 白色



如果您在网站上没有找到您所想要的，请您告诉我们；我们可能已经设计或可以修改设计来满足您的需求。 在许多情况下，目录中的规格可以改变包括孔大小、回路编号、更高的电流/电压、法兰、导线长度、屏蔽、连接器、更高的速度、IP68、军事等级、更高的温度、气动/液压混合能力。 如果您在目录中没有找到您想要的，请您告诉我们，我们目录中只包含了我们滑环的小部分产品！



可选择项：

电压/电流、 额定转速、 操作温度、 电路数、 外壳材料和颜色、 外形尺寸、 专用的导线、 导线出口位置、 导线长度、 IP等级。。。
