JNR-M12
外径12.7mm 12线2A
M12系列360度旋转微型帽式滑环，外径12.7毫米，12通路。适用于电子云台稳定器、小型无人机等小型消费电子产品，该系列滑环的核心工艺采用金-金接触点，保证了稳定性和使用寿命，该系列帽型导电环采用90度角V行槽设计，让接触面更多，让旋转更顺畅，力矩更低和动态电阻更低的特点。
M12系列360度旋转微型帽式滑环，外径12.7毫米，12通路。适用于电子云台稳定器、小型无人机等小型消费电子产品，该系列滑环的核心工艺采用金-金接触点，保证了稳定性和使用寿命，该系列帽型导电环采用90度角V行槽设计，让接触面更多，让旋转更顺畅，力矩更低和动态电阻更低的特点。
|
产品核心优势 KEY ADVANTAGES
|
|||
|
▶
金-金触点长寿命
高性能金对金接触点，低电噪声，保证旋转稳定性与超长使用寿命。
|
≡
12路微型帽式设计
外径仅 12.7mm，12 通路集成，90° 角 V 型槽设计，旋转顺畅力矩低。
|
↻
高速数据传输
支持高达 50Mbps 数据速率，柔性颜色编码引线，适用于模拟和数字信号。
|
✦
多规格可选定制
标准提供 6~12 个电路，可选 IP65 防护外壳，满足多样化需求。
|
|
产品技术参数 TECHNICAL SPECIFICATIONS
|
||
|
机械参数
额定转速 0~250RPM
接触材料 金 - 金
主体外径 12.7mm
安装方式 法兰安装（帽式）
结构形式 实心无孔 · 微型帽型
|
电气参数
通路数 12 路
额定电流 2A / 路
额定电压 220V AC / DC
最大数据速度 低于 50Mbps
电气噪音 低电噪声（金触点）
引线规格 柔性颜色编码引线
|
环境参数
工作温度 -20℃ ~ +80℃（典型）
防护等级 基础密封 / 可选 IP65
适用环境 轻度灰尘和飞溅环境
电路范围 6~12 路可选
信号类型 模拟 / 数字信号
|
|

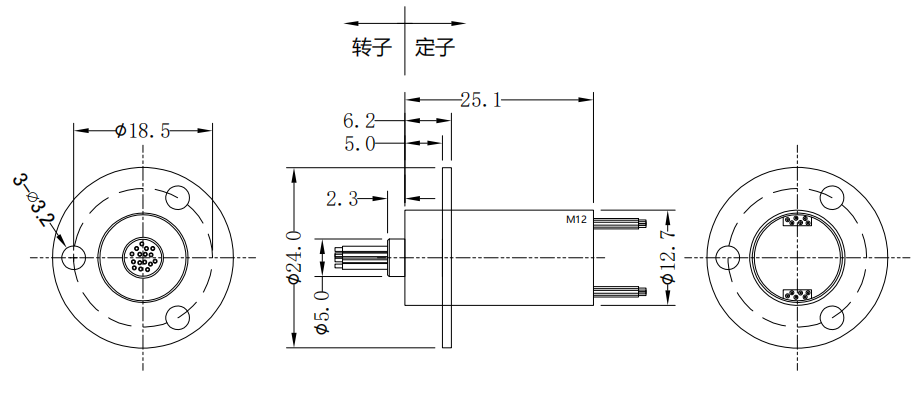

产品外形图纸 DIMENSION DRAWING
|
 |
|
产品选型 SELECTION GUIDE
|
||||||
|
产品型号通路组成
※ M 系列标准型号提供 6~12 个电路可选，可混合传输电源与模拟/数字信号，支持按需定制通路数、电流、电压及连接器类型。
|
|
导线颜色代码 WIRING COLOR CODE
|
||||||||||||||||||||||||||
|
12 种颜色为一组，用数字代码表示通路：
|
|
应用场景与定制服务 CUSTOMIZATION
|
||
|
典型应用
电子云台稳定器小型无人机小型消费电子产品智能监控设备360° 旋转云台旋转测试台
可选择定制项
电压 / 电流 额定转速 操作温度 电路数 外壳材料与颜色 外形尺寸 专用导线 导线出口位置 导线长度 IP 等级 连接器类型 屏蔽处理
|
