JNR-E070A-5P31S
千兆网信号滑环
电源模块： 4路30A+1路地线
信号模块：1组3*0.75mm²屏蔽线缆
千兆网模块：3组千兆网
电源模块： 4路30A+1路地线
信号模块：1组3*0.75mm²屏蔽线缆
千兆网模块：3组千兆网
|
产品核心优势 KEY ADVANTAGES
|
|||
|
🌐
千兆以太网稳定传输
支持100M/1G高速以太网协议，误码率BER≤10E-11，旋转中稳定传输不掉包。
|
✦
贵金属簇刷多点接触
极低摩擦力下保证接触可靠，动态电阻变化<0.01Ω，工作寿命5000万转。
|
⚡
电源信号以太网混合
模块化设计，可集成电源、控制信号、以太网等多种通道，一机解决多类传输。
|
▣
抗干扰信号完整性
屏蔽线缆设计，优异抗干扰性能，RJ45接头即插即用，支持多种IP防护等级定制。
|
|
产品技术参数 TECHNICAL SPECIFICATIONS
|
||
|
以太网参数
以太网规格 3路 1000M以太网
接头类型 RJ45
误码率 BER ≤ 10E-11
传输协议 100M / 1G 以太网
信号完整性 低回损 / 低插损
|
电气参数
额定电压 0~380VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC
绝缘强度 500VAC@50Hz，60s
动态电阻变化 <0.01Ω
导线规格 AWG22# 镀锡铁氟龙
导线长度 标准300mm（可调）
|
机械参数
工作寿命 5000万转
额定转速 0~300RPM
工作温度 -20℃ ~ +80℃
工作湿度 0~85% RH
接触材料 贵金属
壳体材料 铝合金（阳极氧化）
转动扭矩 0.1N·m；+0.03N·m/6路
防护等级 IP51（可选更高）
|
|

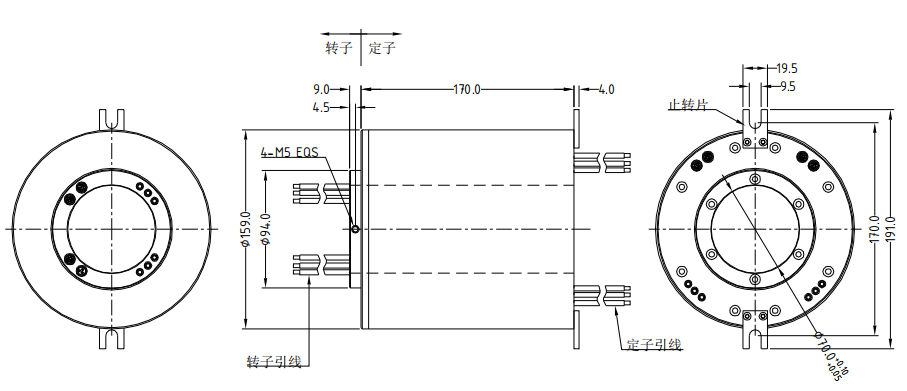

产品外形图纸 DIMENSION DRAWING
|
 |
|
模块组成 MODULE CONFIGURATION
|
||||||||
|
大电流+信号+3路千兆网混合滑环
※ 可基于标准型号定制电路数、电流电压、以太网路数及连接器类型，支持电源、信号、以太网、音频等多模块混合集成。
|
|
导线颜色代码 WIRING COLOR CODE
|
||||||||||||||
|
6 种颜色为一组，用数字代码表示通路：
|
|
应用场景与定制服务 CUSTOMIZATION
|
||
|
典型应用
工业自动化高清云台雷达系统旋转舞台智能机器人视觉检测安防监控旋转LED屏测试仪器医疗设备风电设备包装机械
可选择定制项
电压 / 电流 以太网路数 额定转速 操作温度 电路数 孔径 / 外形尺寸 连接器类型 导线长度 IP 等级 屏蔽处理 音频 / 视频模块
|
