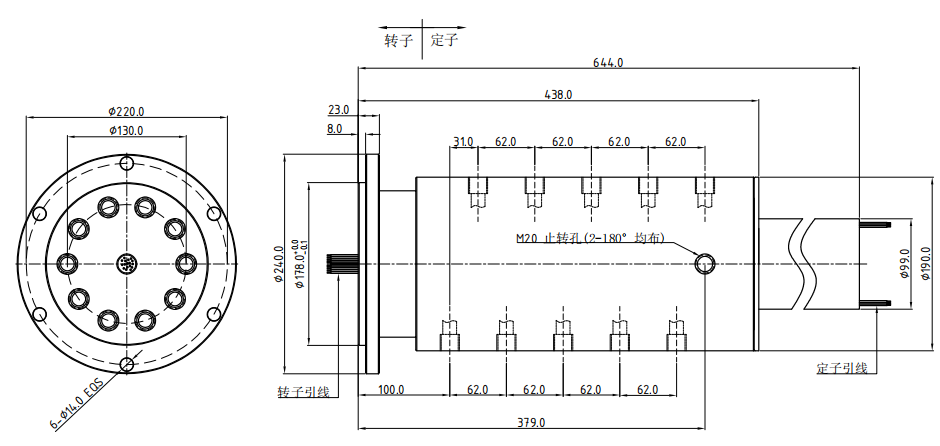

产品型号：JNR-BTA4101-ET40
气液电一体式组合滑环
气液电一体式滑环集导电、通气、通液压油于一体，可在 360° 无限旋转状态下，同时完成电力、控制信号、压缩空气、液压油介质同步传输，省去分体组装繁琐结构，集成度高、安装紧凑、运行稳定，大幅节省设备安装空间，广泛应用于多介质同步旋转传动设备。
气液电一体式滑环集导电、通气、通液压油于一体，可在 360° 无限旋转状态下，同时完成电力、控制信号、压缩空气、液压油介质同步传输，省去分体组装繁琐结构，集成度高、安装紧凑、运行稳定，大幅节省设备安装空间，广泛应用于多介质同步旋转传动设备。
| 旋转接头技术规格表 | |
|---|---|
| 技术参数项 | 参数详情 |
| 通路数 | 10 通道、G1/2" 螺纹、φ16.0mm 流量孔径 |
| 工作压力 | Max.20.0 Mpa |
| 工作介质 | 液压油 |
| 扭矩 | Max.10.0 N.M |
| 壳体材料 | 碳钢 |
| 工作转速 | 0-10rpm |
| 电滑环技术规格表 | ||
|---|---|---|
| 分区 | 参数项 | 参数详情 |
| 环境性能 | 防护等级 | IP54 |
| 工作湿度 | 60±3%（30℃±5℃） | |
| 工作温度 | -20℃~+80℃ | |
| 储存温度 | -25℃~+85℃ | |
| 机械振动 | MIL-SID-810E | |
| 电气性能 | 总通路 | 40 路 |
| 额定电流 | 电源模块：20 路 20A / 路信号模块：20 路 2A / 路 | |
| 工作电压 | 0-380V | |
| 耐压强度 | 1000VAC@50Hz | |
| 绝缘电阻 | 1000MΩ@500VDC | |
| 电气噪音 | 10mΩ @6VDC,50mA,5RPM | |
| 机械性能 | 工作转速 | 0-10RPM |
| 扭矩 | Max. 0.1 N·m | |
| 滑环寿命 | 5000 万转 | |
| 安装方式 | 法兰安装 | |
| 材质附件 | 触点材料 | 贵金属 |
| 壳体材料 | 铝合金 | |
| 导线长度 | 500mm | |
| 导线规格 | 电源模块：2.0mm² TEFLON 导线信号模块：0.5mm² TEFLON 导线 | |
