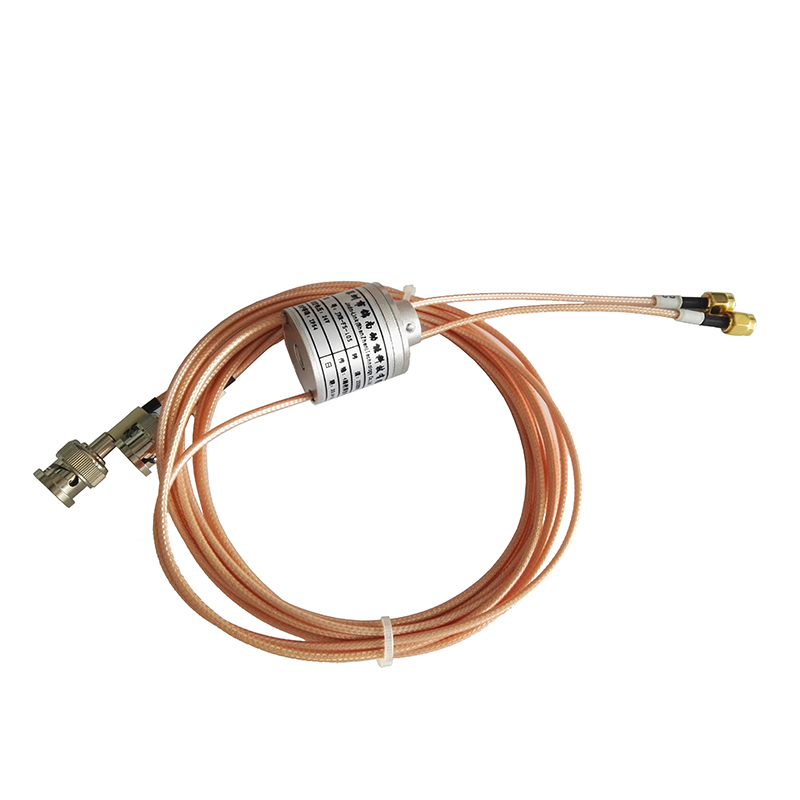

JNR-S005-2S
脉冲信号模块： 2路10-50MHz脉冲信号
|
产品核心优势 KEY ADVANTAGES
|
|||
|
↗
高频脉冲信号传输
2 路 10~50MHz 脉冲信号稳定传输，适配高频信号与视频场景。
|
✦
军工级表面处理
超硬金镀层工艺，极低电阻波动，超长寿命，更小噪音。
|
↻
低噪音高可靠
电气噪音<0.01Ω，360° 连续旋转下稳定传输信号。
|
≡
灵活连接方案
转子 SMA + 定子 BNC，RG316 同轴线，接头与长度可定制。
|
|
产品技术参数 TECHNICAL SPECIFICATIONS
|
||
|
机械参数
额定转速 0~300RPM（或更高）
接触材料 金-金
壳体材料 铝合金（阳极氧化）
转动扭矩 0.1N·m；+0.03N·m/6路
|
电气参数
额定电流 1A
额定电压 0~240VAC/VDC
电气噪音 <0.01Ω
绝缘强度 500VAC@50Hz，60s
导线规格 RG316 同轴线
|
环境参数
工作温度 -30℃ ~ +80℃
工作湿度 0~85% RH
防护等级 IP51（可选更高防护）
|
|

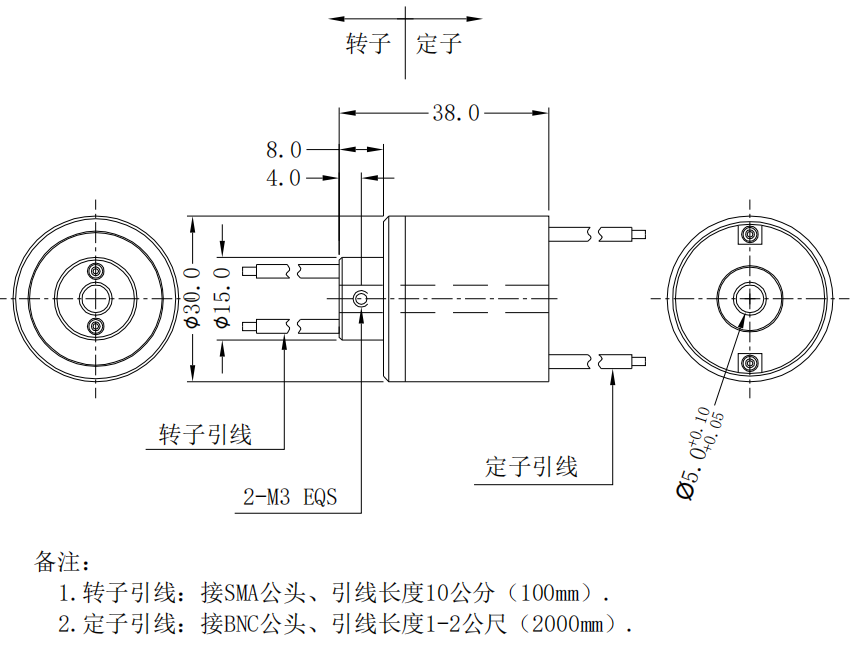

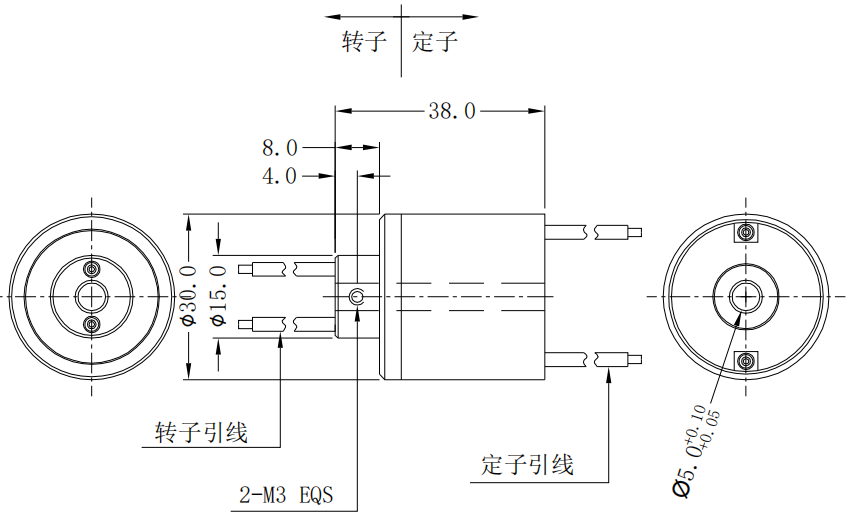

产品外形图纸 DIMENSION DRAWING
|
 |
|
备注：
1. 转子引线：接 SMA 公头，引线长度 10 公分（100mm）； 2. 定子引线：接 BNC 公头，引线长度 1~2 公尺（2000mm）。 |
|
产品选型 SELECTION GUIDE
|
||||||
|
产品型号通路组成
※ 支持按需调整通路数、频率，以及引线接头（SMA / BNC 等）与导线长度，可非标定制。
|
|
应用场景与定制服务 CUSTOMIZATION
|
||
|
典型应用
安防监控（高清摄像机） 微波天线 WiFi 天线 高频信号传输 360° 旋转云台
可选择定制项
电压 / 电流 额定转速 操作温度 电路数 外壳材料与颜色 外形尺寸 专用导线 导线出口位置 导线长度 IP 等级 气动 / 液压混合
|
