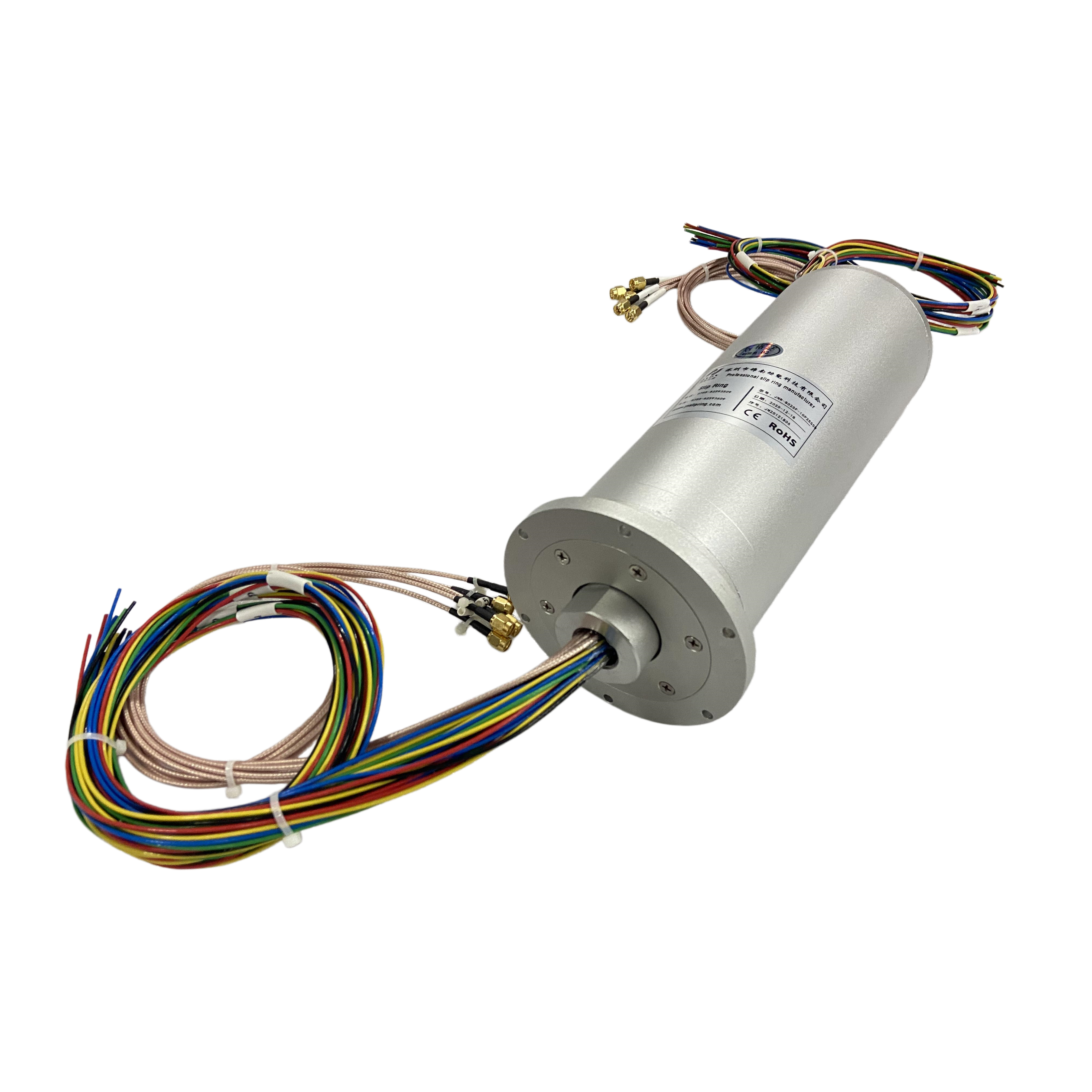

JNR-B025F-10P25S5D
10路3A/路+25路2A/路+5路50Ω射频信号
拥有高清滑环设计及制造技术，在360°持续旋转下，传输1080P，HD-SDI视频和电流以及信号；完全满足360度无限制旋转的高清图像实时传输；更小的噪音，长寿命；低扭矩，转动平稳；电气噪音<0.01Ω，支持DC~3GHz高速率数据。具有稳定传输高清视频信号无延迟、不丢帧、无衰减等优点。
拥有高清滑环设计及制造技术，在360°持续旋转下，传输1080P，HD-SDI视频和电流以及信号；完全满足360度无限制旋转的高清图像实时传输；更小的噪音，长寿命；低扭矩，转动平稳；电气噪音<0.01Ω，支持DC~3GHz高速率数据。具有稳定传输高清视频信号无延迟、不丢帧、无衰减等优点。
|
产品核心优势 KEY ADVANTAGES
|
|||
|
▶
高清视频稳定传输
360°连续旋转下稳定传输 1080P / HD-SDI 视频，无延迟、不丢帧、无衰减。
|
≡
射频+电源+信号三合一
10 路 3A 电源 + 25 路 2A 信号 + 5 路 50Ω 射频同轴，一机解决多类传输。
|
↻
高速率数据链路
支持 DC~3GHz 高速率数据，电气噪音<0.01Ω，低扭矩转动平稳。
|
✦
军工级表面处理
超硬金镀层工艺，极低电阻波动，超长寿命，更小噪音。
|
|
产品技术参数 TECHNICAL SPECIFICATIONS
|
||
|
机械参数
额定转速 0~300RPM（或更高）
接触材料 银-银 / 金-金
壳体材料 铝合金（阳极氧化）
转动扭矩 0.1N·m；+0.03N·m/6路
|
电气参数
额定电流 10路3A + 25路2A + 5路50Ω射频
额定电压 0~240VAC/VDC
电气噪音 <0.01Ω
绝缘强度 500VAC@50Hz，60s
导线规格 AWG28# 镀锡铁氟龙
|
环境参数
工作温度 -30℃ ~ +80℃
工作湿度 0~85% RH
防护等级 IP51（可选更高防护）
安装方式 实心无孔 · 法兰安装
|
|

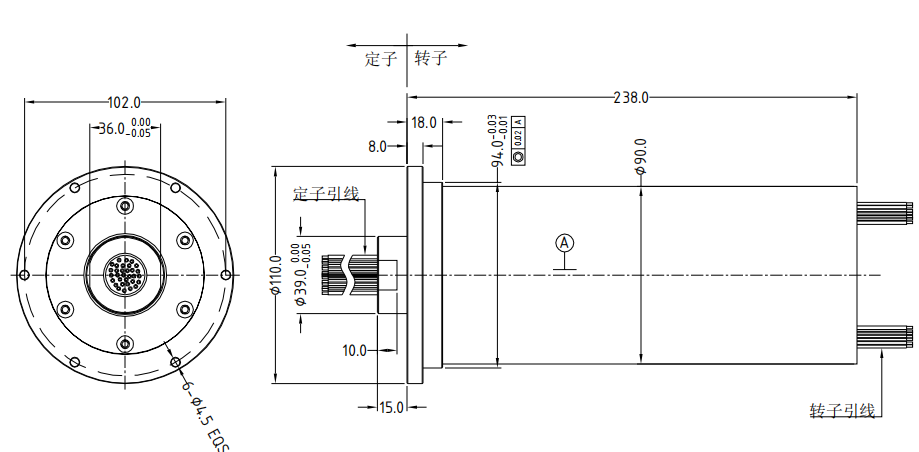

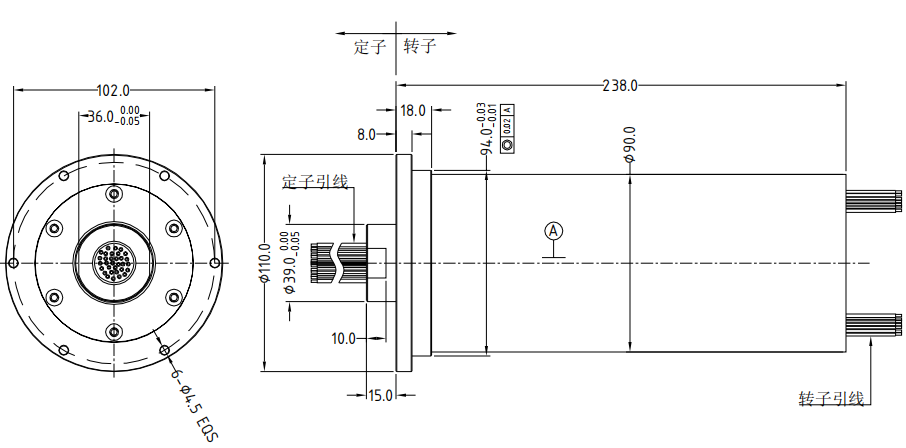

产品外形图纸 DIMENSION DRAWING
|
 |
|
产品选型 SELECTION GUIDE
|
||||||||||||
|
产品型号通路组成
※ 可混合传输 1~48 路功率电流或信号，并可混合 Profibus / Profinet 等开关信号，支持按需定制通路数与电流。
|
|
应用场景与定制服务 CUSTOMIZATION
|
||
|
典型应用
安防监控（高清摄像机） 微波天线 WiFi 天线 1080P / HD-SDI 视频传输 360° 旋转云台
可选择定制项
电压 / 电流 额定转速 操作温度 电路数 外壳材料与颜色 外形尺寸 专用导线 导线出口位置 导线长度 IP 等级 气动 / 液压混合
|
