JNR-S130A-32

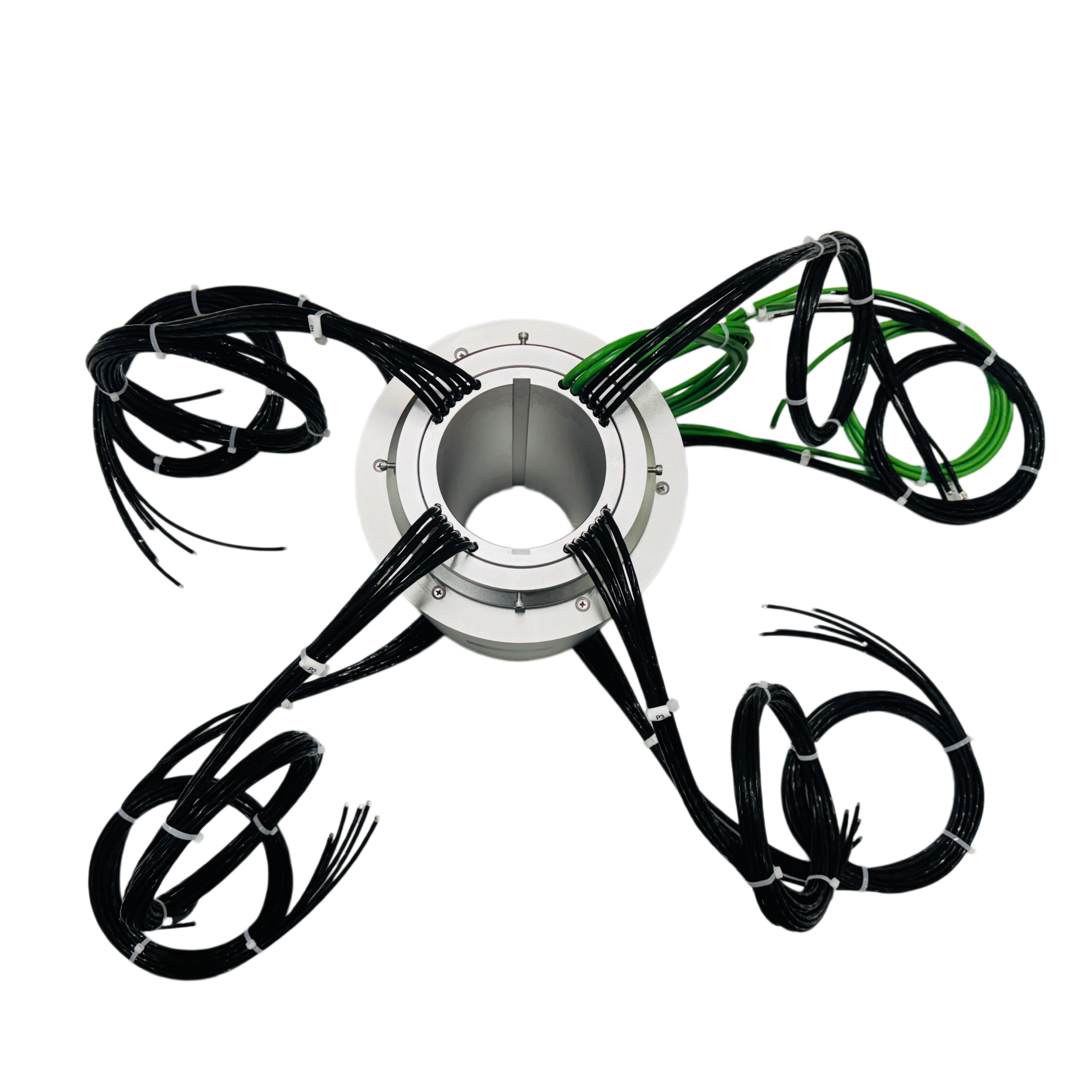

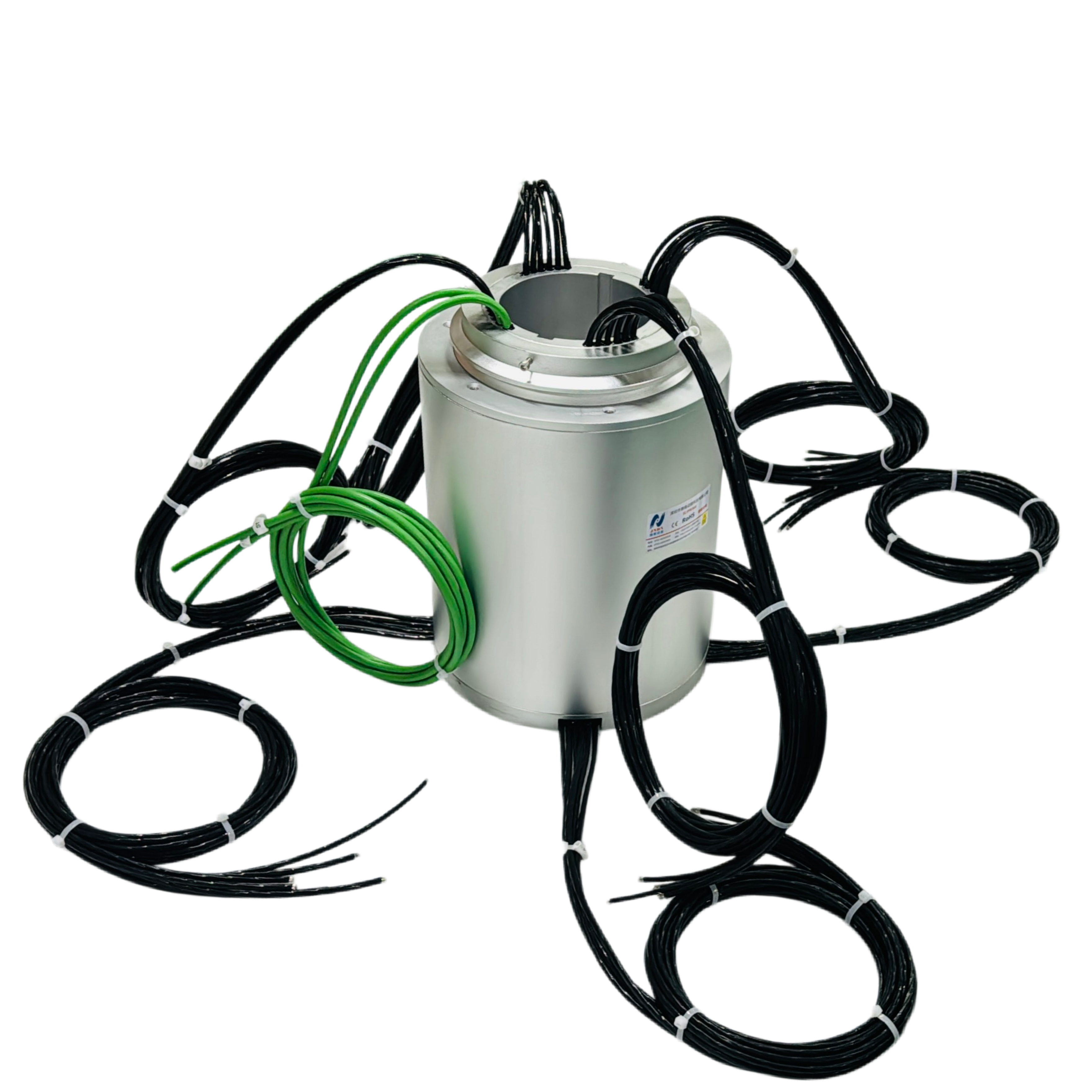

JNR-S130A-32 是一款专为重型自动化设备设计的过孔式大电流混合滑环，内径 130mm、外径 322mm，采用轴安装方式。产品集成 3 路 300A 与 1 路 200A 大电流通道，总电流达 1100A，同时搭载 2 组 PROFINET 1000M 工业以太网信号通道，实现动力与高速控制数据的一体化旋转传输。内部采用贵金属多触点结构，符合 MIL-STD-810E 军用级抗振动标准，工作寿命达 2000 万转，防护等级 IP54，可在 - 20℃~+80℃恶劣环境下稳定运行。广泛适用于重型旋转工作台、港口起重设备、盾构机、大型工程机械等需要大电流与工业总线信号同时旋转传输的重型自动化场景。
|
产品核心优势 KEY ADVANTAGES
|
|||
|
⚡
超大电流传输能力
3路300A + 1路200A，总电流达1100A，满足重型自动化设备大功率供电需求，大电流环道独立设计，散热性能优异。
|
🌐
PROFINET千兆信号
2组PROFINET 1000M工业以太网信号，独立屏蔽通道设计，高速稳定传输控制数据，不丢包不串码，与西门子控制系统完美兼容。
|
🛡️
重型工业级设计
轴安装方式，MIL-STD-810E军用级抗振动标准，贵金属触点多接触点设计，2000万转超长寿命，适应重型设备恶劣工况。
|
🔧
大孔径过孔设计
内径130mm，外径322mm，大孔径过孔式设计，适配重型设备大直径旋转轴安装，8-M6×12安装孔，标准法兰配置。
|
|
产品技术参数 TECHNICAL SPECIFICATIONS
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
电气与机械参数
|
安装尺寸
※ 以上参数基于标准型号 JNR-S130A-32，具体以实际产品图纸为准。可根据客户需求定制电流、电压、通路数及安装尺寸。
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|

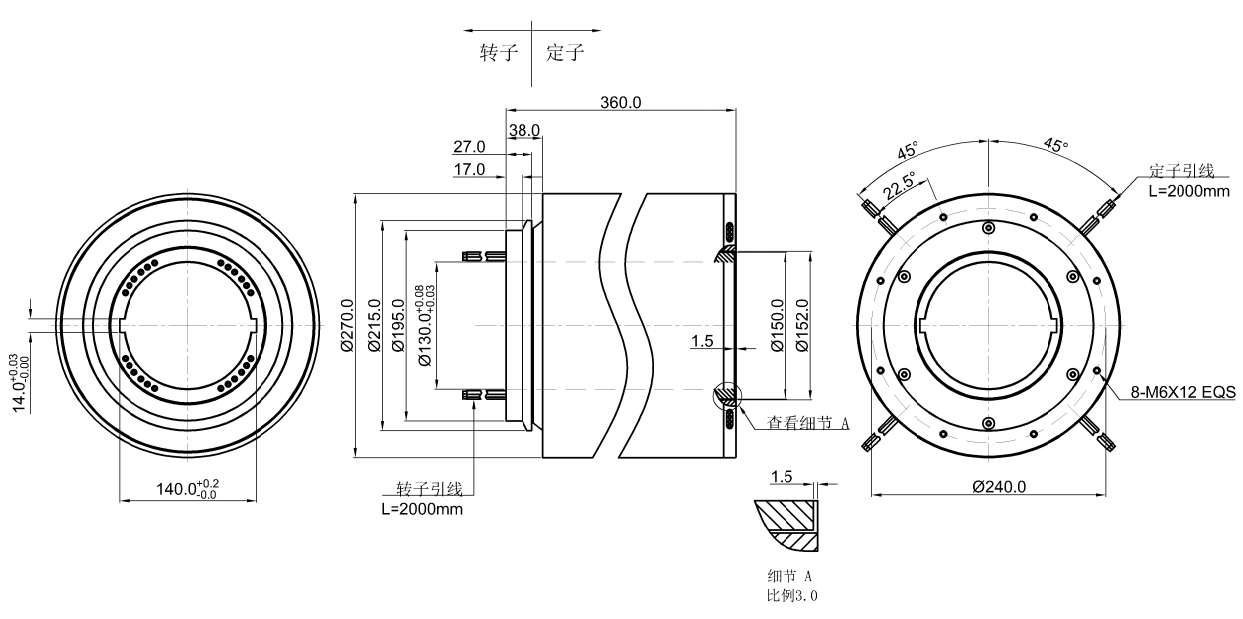

产品外形图纸 DIMENSION DRAWING
|
 |
|
模块组成 MODULE CONFIGURATION
|
||||||||||
※ 大电流环道独立设计，散热性能优异；PROFINET信号通道独立屏蔽，杜绝信号串扰。可基于标准型号定制电流、电压、通路数及信号协议类型。
|
|
应用案例 APPLICATION CASES
|
|
|
|
应用场景与定制服务 CUSTOMIZATION
|
||
|
典型应用
重型自动化设备旋转工作台港口起重机盾构机/TBM大型工程机械自动化生产线焊接变位机重型机器人风电设备矿山机械冶金设备造纸印刷
可选择定制项
电流/电压规格通路数配置信号协议类型孔径/外形尺寸导线长度安装法兰尺寸防护等级工作温度范围抗振动等级特殊环境定制
|
