JNR-B012A-2P
JNR-B012A-2P 是一款专为超声波设备及小型精密旋转装置设计的过孔式微型长寿命滑环。产品外径仅 35mm、内径 12mm，体积小巧，轴安装方式，完美适配空间有限的设备内部。采用贵金属多触点结构设计，工作寿命高达 2 亿转，远超普通滑环，大幅降低维护更换频率；支持最高 1000RPM 高速旋转，转动扭矩仅 0.1N・m，运行平稳无卡顿。电气性能方面，2 路 5A 电流通道，0~500V 工作电压，绝缘电阻≥500MΩ，电气噪音≤10mΩ，信号传输稳定可靠。产品符合 MIL-STD-810E 军用级抗振动标准，IP51 防护等级，可在 - 20℃~+80℃环境下长期稳定运行。广泛适用于超声波焊接、超声波清洗、超声波医疗设备、牙科设备、自动化测试仪器等需要小体积、长寿命、高转速旋转传输的精密设备场景。
|
产品核心优势 KEY ADVANTAGES
|
|||
|
📦
超小体积设计
外径仅35mm，内径12mm，高度约26.5mm，紧凑小巧，轴安装方式，完美适配空间有限的超声波设备及小型精密旋转装置。
|
⏱️
2亿转超长寿命
贵金属触点多接触点设计，工作寿命达2亿转，远超普通滑环（通常5000万转），大幅降低维护更换频率，节省长期使用成本。
|
⚡
1000RPM高转速
支持最高1000RPM高速旋转，转动扭矩仅Max. 0.1N·m，低摩擦力设计，运行平稳无卡顿，适应超声波设备高频旋转需求。
|
🔊
超声波设备专用
专为超声波设备旋转传输设计，2路5A电流，0-500V电压，MIL-STD-810E军用级抗振动标准，IP51防护，稳定可靠。
|
|
产品技术参数 TECHNICAL SPECIFICATIONS
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
电气与机械参数
|
安装尺寸
※ 以上参数基于标准型号 JNR-B012A-2P，具体以实际产品图纸为准。超小体积设计，完美适配超声波设备及小型精密旋转装置。
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

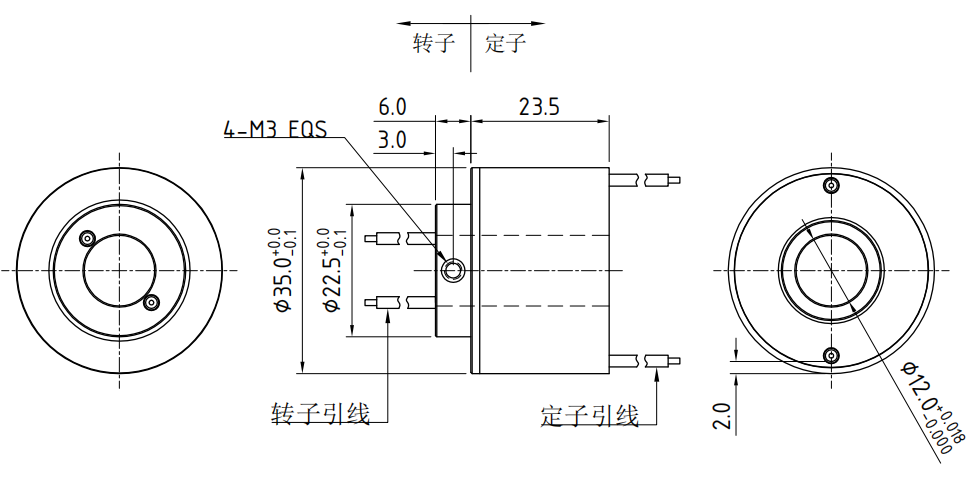

产品外形图纸 DIMENSION DRAWING
|
 |
|
模块组成 MODULE CONFIGURATION
|
||||||||||
※ 贵金属触点多接触点设计，2亿转超长寿命，1000RPM高转速，专为超声波设备及小型精密旋转装置设计。可基于标准型号定制电流、电压、通路数及安装尺寸。
|
|
应用案例 APPLICATION CASES
|
|
|
|
应用场景与定制服务 CUSTOMIZATION
|
||
|
典型应用
超声波焊接超声波清洗超声波医疗设备牙科设备小型精密旋转装置自动化设备测试仪器旋转工作台智能装备电子制造包装机械实验室设备
可选择定制项
电流/电压规格通路数配置孔径/外形尺寸导线长度安装法兰尺寸防护等级工作温度范围抗振动等级特殊环境定制转速要求
|
