JNR-B0100A-3P1E

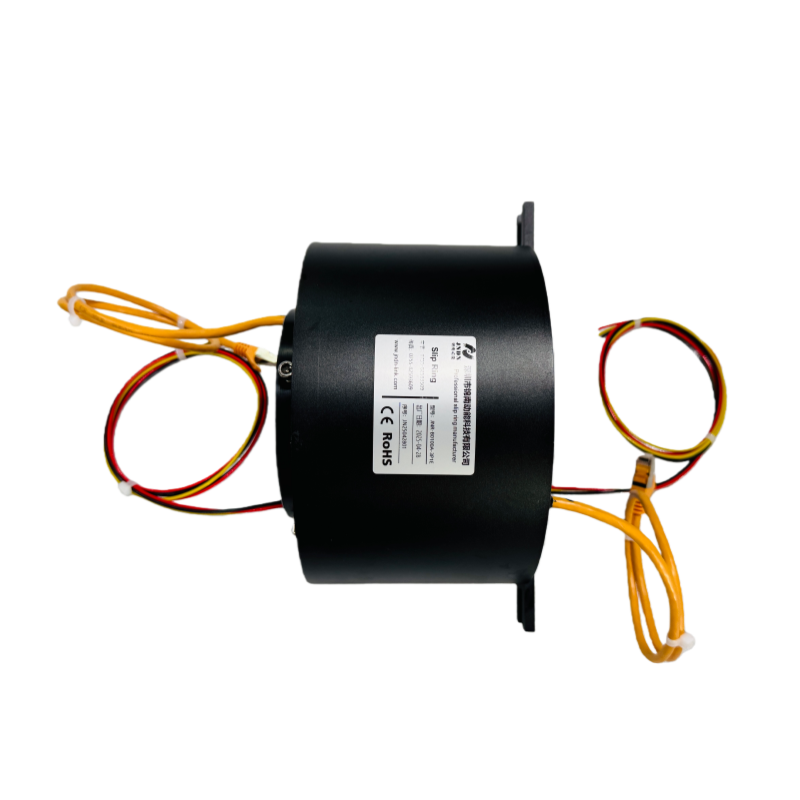

JNR-B0100A-3P1E 是一款专为酒吧吊顶旋转 LED 屏及大型旋转显示设备设计的过孔式以太网滑环。产品内径 100mm、主体外径 130mm，大孔径过孔式设计，轴安装方式，完美适配吊顶旋转 LED 屏大直径安装轴。集成 3 路 20A 大电流电源通道（总电流 60A），为 LED 屏及旋转驱动机构提供充足稳定电力；同时搭载 1 组 CAT.6A 千兆以太网通道（8+1），支持高清视频信号 360° 连续旋转传输，画面流畅不丢包。产品采用贵金属多触点结构，工作寿命达 3000 万转，支持 0~100rpm 转速，转动扭矩仅 0.5N・m。符合 MIL-STD-810E 军用级抗振动标准，IP54 防护等级，可在 - 20℃~+80℃环境下长期稳定运行，适应酒吧高湿、高振动、长时间连续运行的严苛工况。广泛适用于酒吧吊顶旋转 LED 屏、舞台旋转显示屏、机械旋转 LED 屏、创意广告屏等需要电力与高清视频信号同时旋转传输的显示设备场景。
|
产品核心优势 KEY ADVANTAGES
|
|||
|
🌐
千兆以太网传输
1组CAT.6A千兆网线（8+1），支持高速高清视频信号360°连续旋转传输，完美适配LED屏4K/8K视频信号，不丢包不卡顿，画面流畅稳定。
|
⚡
大电流电源传输
3路20A/路电源，为LED屏及旋转驱动机构提供充足稳定电力；采用2.0mm² TEFLON耐高温导线，安全可靠。
|
🔧

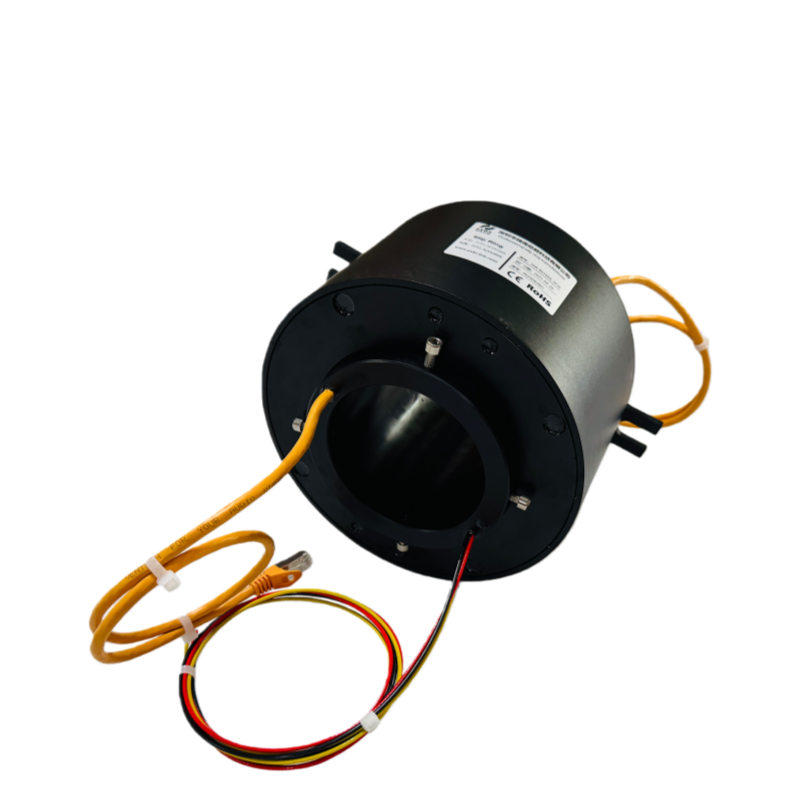

大孔径过孔设计
内径100mm，主体外径130mm，法兰外径205mm，大孔径过孔式设计，适配酒吧吊顶旋转LED屏大直径安装轴，4-M6轴安装方式。
|
🍸
酒吧LED屏专用
专为酒吧吊顶旋转LED屏设计，IP54防护等级，MIL-STD-810E军用级抗振动标准，3000万转超长寿命，适应酒吧高湿、高振动、长时间运行环境。
|
|
产品技术参数 TECHNICAL SPECIFICATIONS
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
电气与机械参数
|
安装尺寸
※ 以上参数基于标准型号 JNR-B0100A-3P1E，具体以实际产品图纸为准。大孔径过孔设计，完美适配酒吧吊顶旋转LED屏及大型旋转显示设备。
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|

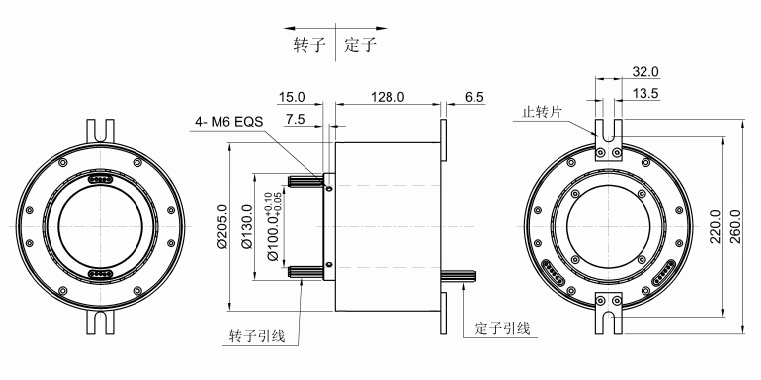

产品外形图纸 DIMENSION DRAWING
|
 |
|
模块组成 MODULE CONFIGURATION
|
||||||||||
※ 电源模块采用2.0mm² TEFLON耐高温导线，千兆网模块采用CAT.6A千兆网线，独立屏蔽通道设计杜绝信号串扰。可基于标准型号定制电流、电压、通路数及以太网路数。
|
|
应用案例 APPLICATION CASES
|
|
|
|
应用场景与定制服务 CUSTOMIZATION
|
||
|
典型应用
酒吧吊顶旋转LED屏舞台旋转显示屏夜店灯光设备DJ台LED屏机械旋转LED屏创意LED显示屏展览展示屏广告旋转屏KTV显示屏宴会厅LED屏演播厅屏幕多媒体互动装置
可选择定制项
电流/电压规格通路数配置以太网路数孔径/外形尺寸导线长度安装法兰尺寸防护等级工作温度范围抗振动等级转速要求
|
