JNR-B010A-1E

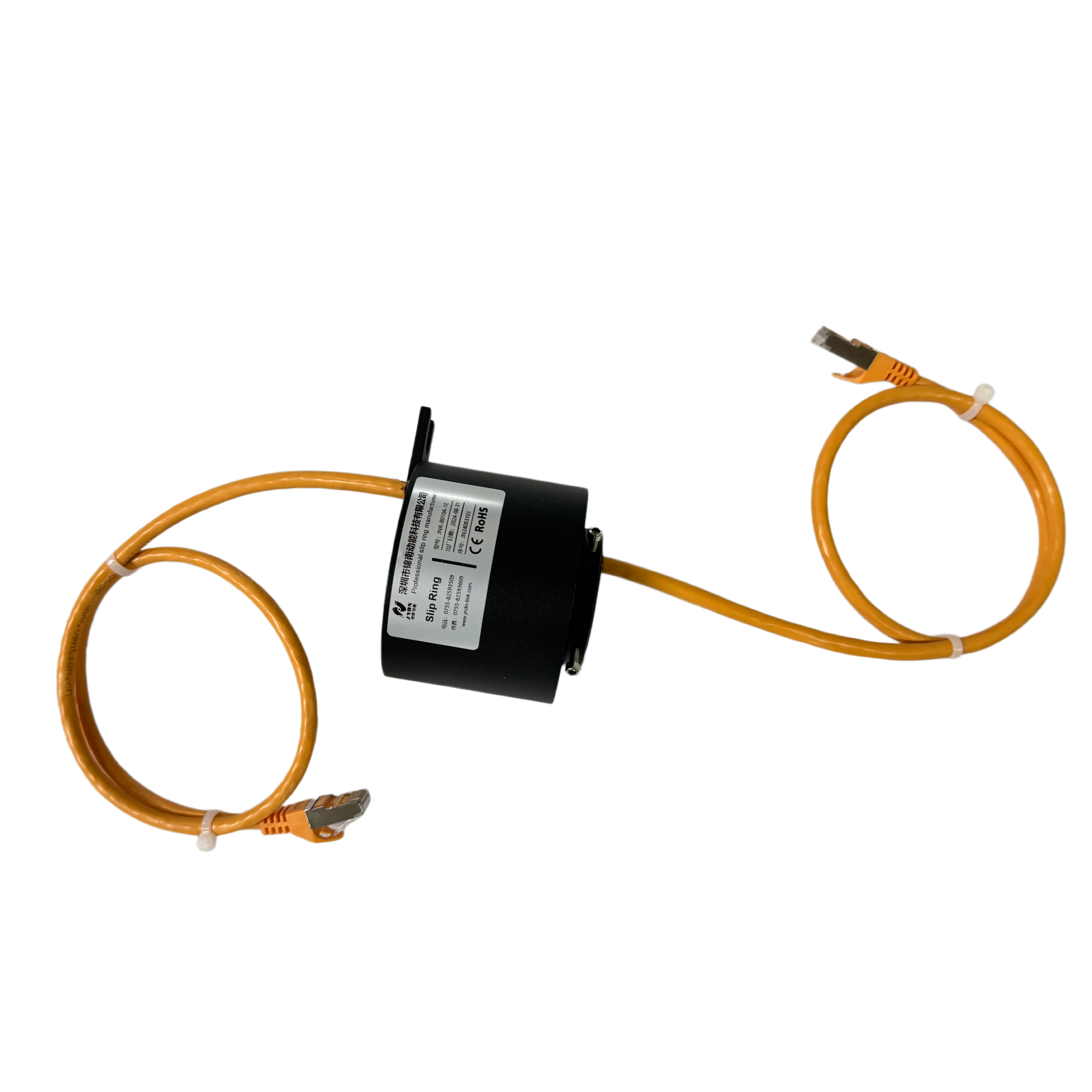

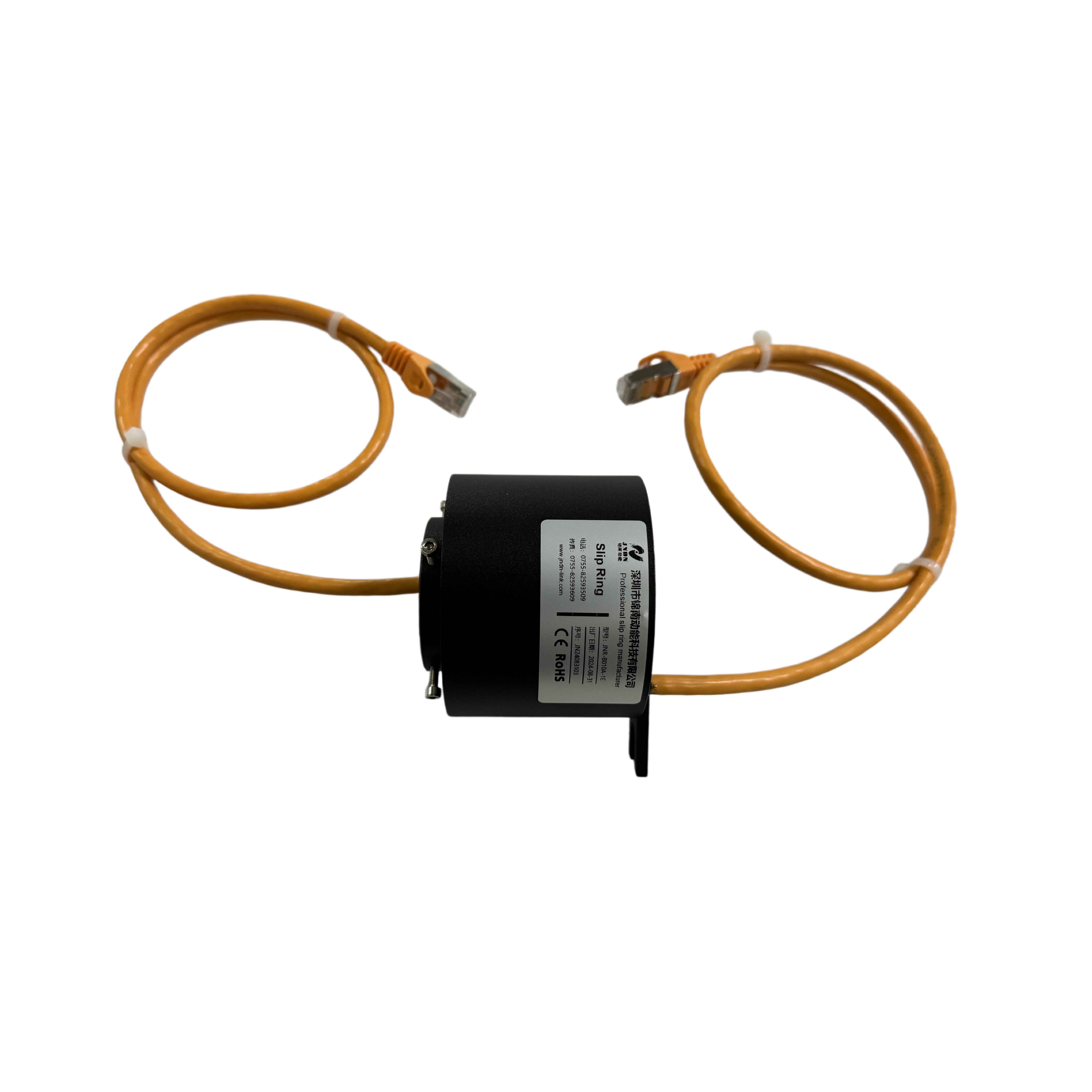

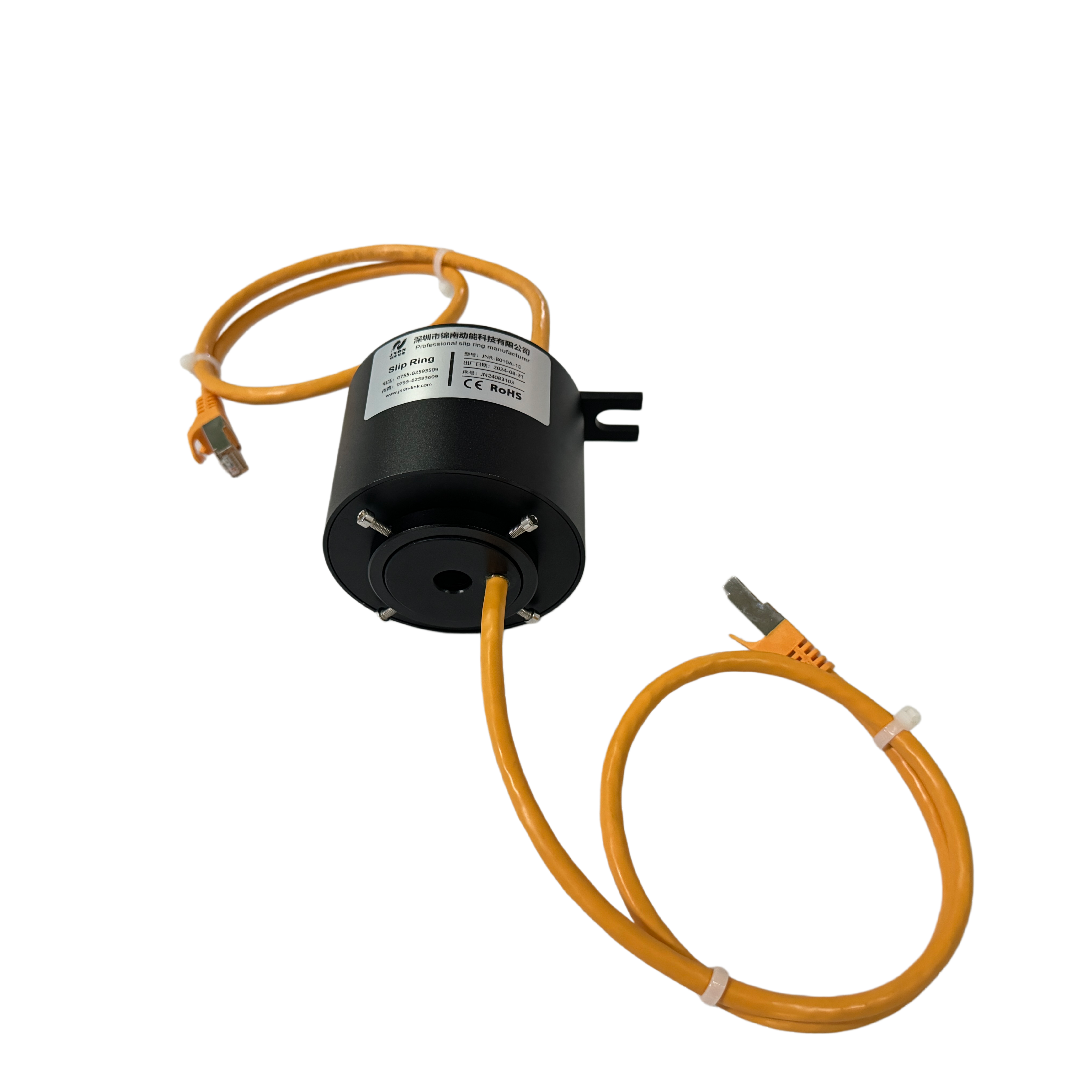

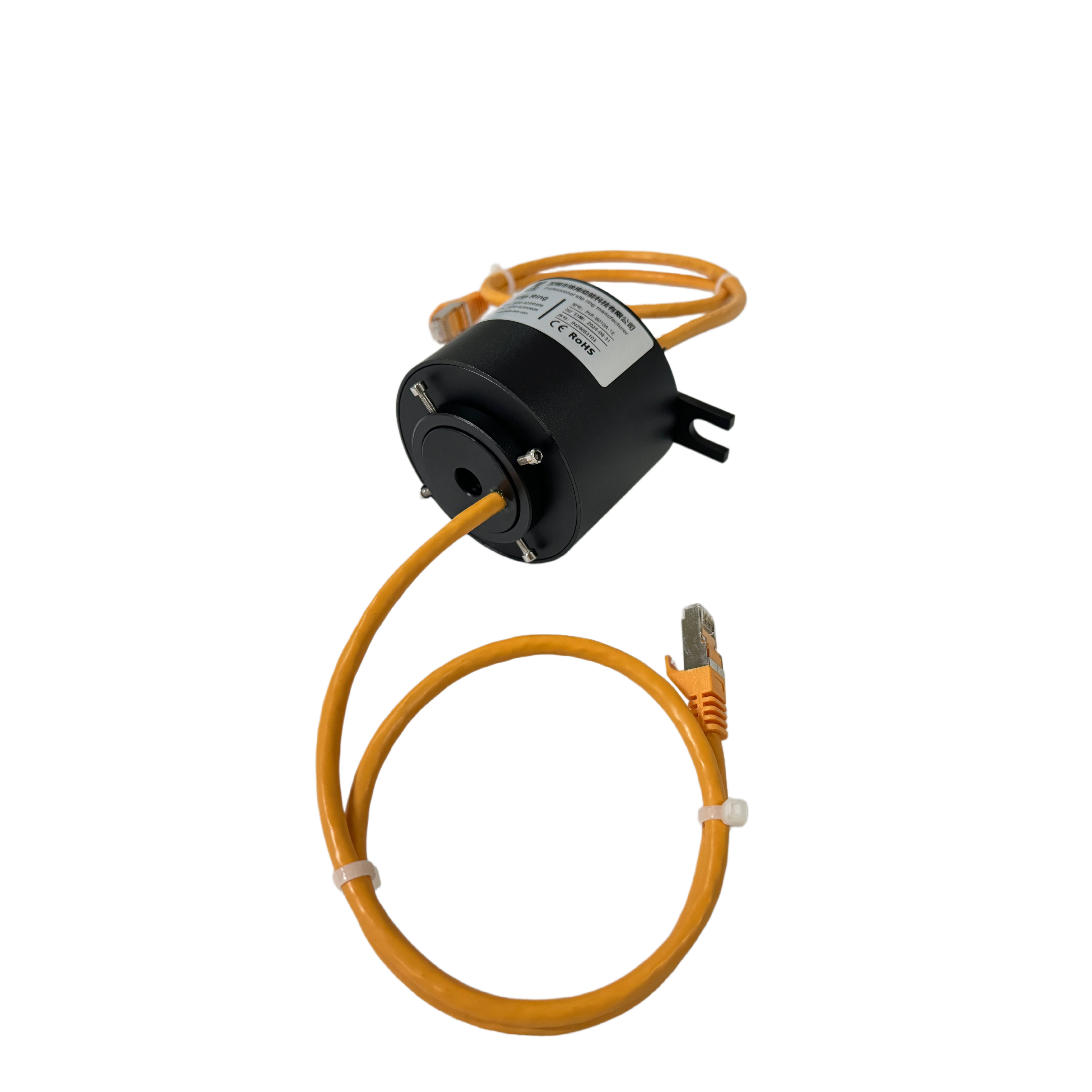

这是一款超小体积过孔式以太网滑环，内径仅 10mm、外径 78mm，轴安装方式，完美适配空间有限的小型旋转设备。集成 1 组千兆以太网通道（CAT.6A，RJ45 端接），支持 1000M 高速视频 / 数据信号 360° 连续旋转传输。支持 0~300rpm 高转速，贵金属铜银合金触点，5000 万转超长寿命，IP54 防护，MIL-STD-810E 抗振动，广泛适用于工业旋转摄像头、精密旋转台、机器人关节、自动化设备等场景。
|
产品核心优势 KEY ADVANTAGES
|
|||
|
🌐
千兆以太网传输
1组CAT.6A千兆网线（9环：8芯+屏蔽），支持1000M高速以太网信号360°连续旋转传输，标准RJ45端接/TIA 568端接，即插即用，视频数据传输稳定不丢包。
|
📦
超小体积设计
内径仅10mm，主体外径78mm，高度约60mm，紧凑小巧；轴安装方式（4个紧定螺钉+不锈钢轴套），完美适配空间有限的小型旋转设备及精密装置。
|
⚡
高转速长寿命
支持0~300RPM高转速，转动扭矩仅0.1N·m，低摩擦力设计；采用贵金属铜银合金（Cu-Ag）触点，5000万转超长寿命，运行平稳可靠，大幅降低维护频率。
|
🛡️
工业级防护设计
IP54防护等级，MIL-STD-810E军用级抗振动标准，-20℃~+80℃宽温工作范围，铝合金阳极氧化壳体，适应各种工业恶劣环境，长期稳定运行。
|
|
产品技术参数 TECHNICAL SPECIFICATIONS
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
电气与机械参数
|
安装尺寸
※ 以上参数基于标准型号 JNR-B010A-1E，具体以实际产品图纸为准。超小体积设计，完美适配小型旋转设备及精密自动化装置。
|
||||||||||||||||||||||||||||||||||||||||||||||||
|

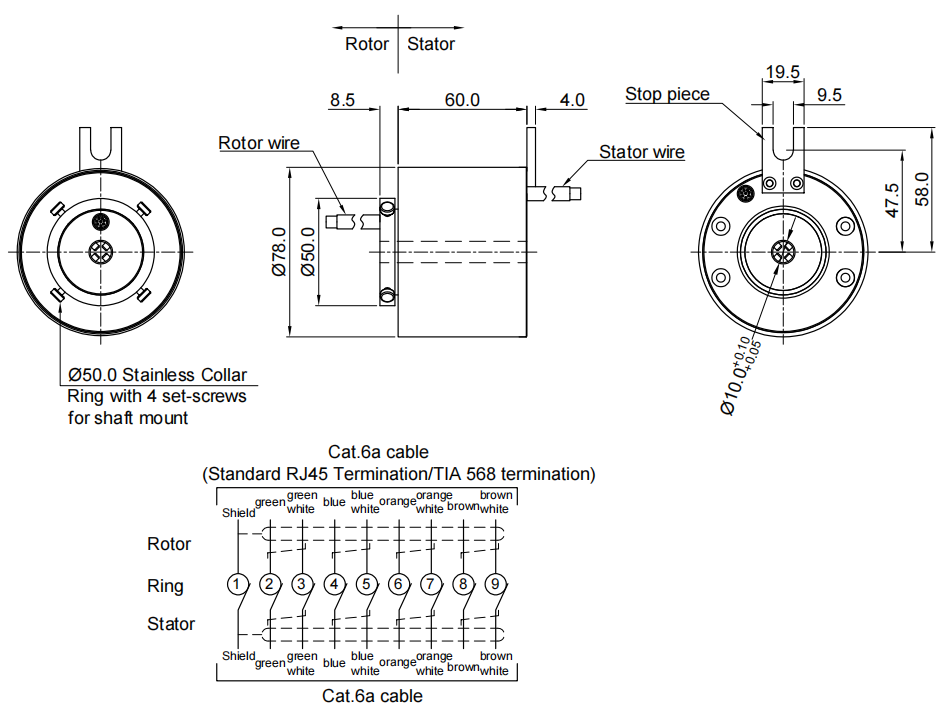

产品外形图纸 DIMENSION DRAWING
|
 |
|
模块组成 MODULE CONFIGURATION
|
||||||||||
※ 以太网模块采用CAT.6A千兆网线，标准RJ45/TIA 568端接，即插即用；独立屏蔽通道设计杜绝信号串扰。可基于标准型号定制电流、电压、通路数及以太网路数。
|
|
应用案例 APPLICATION CASES
|
|
|
|
应用场景与定制服务 CUSTOMIZATION
|
||
|
典型应用
工业旋转摄像头精密旋转台机器视觉设备机器人关节中空旋转平台自动化设备测试仪器包装机械智能装备医疗设备安防监控实验室设备
可选择定制项
电流/电压规格通路数配置以太网路数孔径/外形尺寸导线长度安装法兰尺寸防护等级工作温度范围抗振动等级转速要求
|
